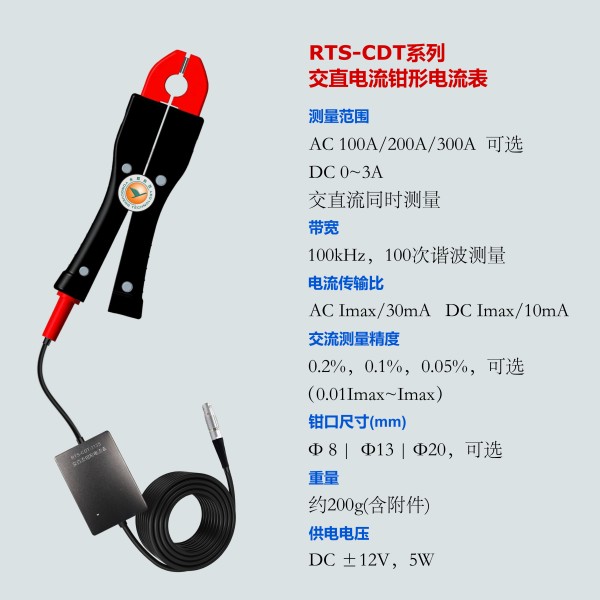

RTS-CDT系列交直流鉗形電流表是一款能夠同時測量交流及其直流分量的高精度電流探頭，采用高性能磁通門技術，易于使用的開口鉗電流傳感器，高達0.1%的測量精度，極低的零位和幅值精度溫漂?？筛鶕?jù)測量導體直徑定制鉗口，測量數據傳輸與供電采用雷莫接口，傳輸可自定義為模擬方式或數字方式。該產品主要用于高精度的電流測量，可配合功率分析儀、電能質量分析儀等其它產品應用。
-
產品簡介
-
應用場景
-
產品說明
-
電氣規格
電源（開關式和線性）設計
新能源﹑電動汽車設計
變頻家電
電工實驗
逆變器/變壓器設計
電子鎮流器設計
工控/消費電子設計
發動機驅動裝置設計
電力電子和電力傳動實驗等
交通運輸系統（電動車輛、機車、航空電子設備等）設計

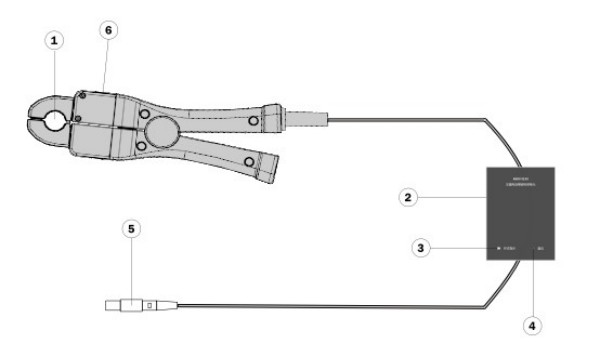

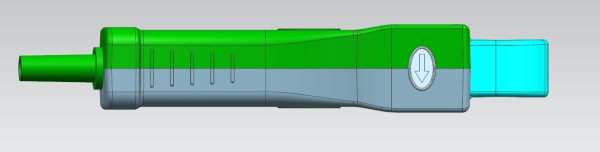

①鉗口
直徑8mm，13mm，20mm，可定制
②變送單元
③狀態指示燈
綠燈常亮，待機；
綠燈閃爍，工作；
紅燈常亮，故障；
紅燈閃爍，歸零。
④消磁調零按鍵
長按3秒，直流歸零。
⑤輸出連接接口
探頭輸出接口，9針雷莫插頭。定義見5.2雷莫接口引腳定義
⑥電流方向標識
從鉗口沿該指示方向流過電流，輸出為正，否則為負。
|

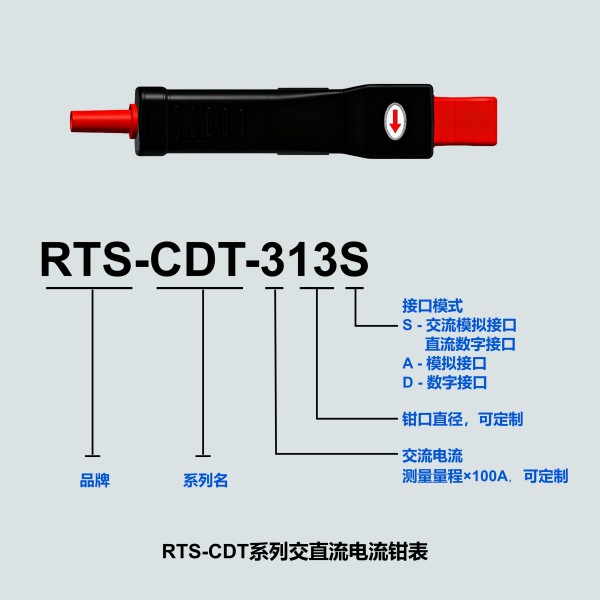

型號
|
RTS-CDT-1XX
|
RTS-CDT-2XX
|
RTS-CDT-3XX
|
|
交流輸入量程
|
100A
|
200A
|
300A
|
|
交流變比
|
Imax/30mA
|
|
交流額定值In
|
50A
|
100A
|
150A
|
|
交流幅值精度
|
0.2%，0.1%，0.05%（0.01Imax~Imax），可選
|
|
交流相位精度
|
0.1°
|
|
交流額定頻率
|
40Hz~60Hz
|
|
交流帶寬
|
100KHz
|
|
直流輸入量程
|
3A
|
|
直流變比
|
Imax/10mA
|
|
直流額定值）
|
1A
|
|
直流精度
|
10mA
|
15mA
|
|
傳輸方式
|
模擬接口，數字接口可選
|
|

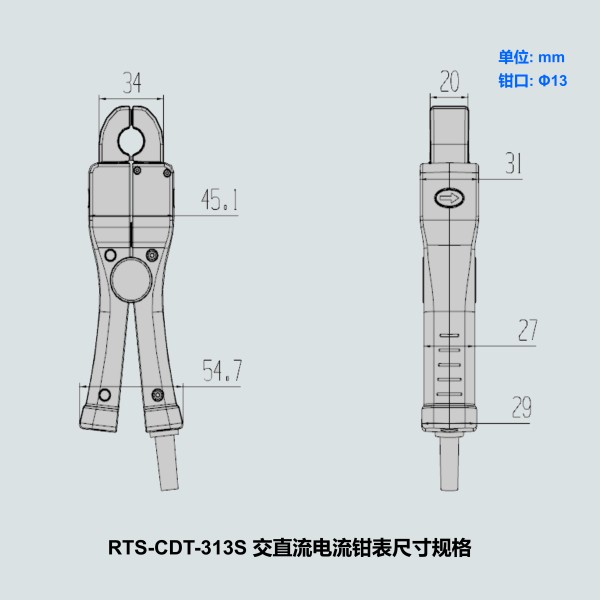

鉗口尺寸
|
8mm，13mm，20mm，可選
|
|
工作環境溫度
|
-40℃~85℃
|
|
重量
|
約200g
|
|
電源
|
±12V，5W
|
